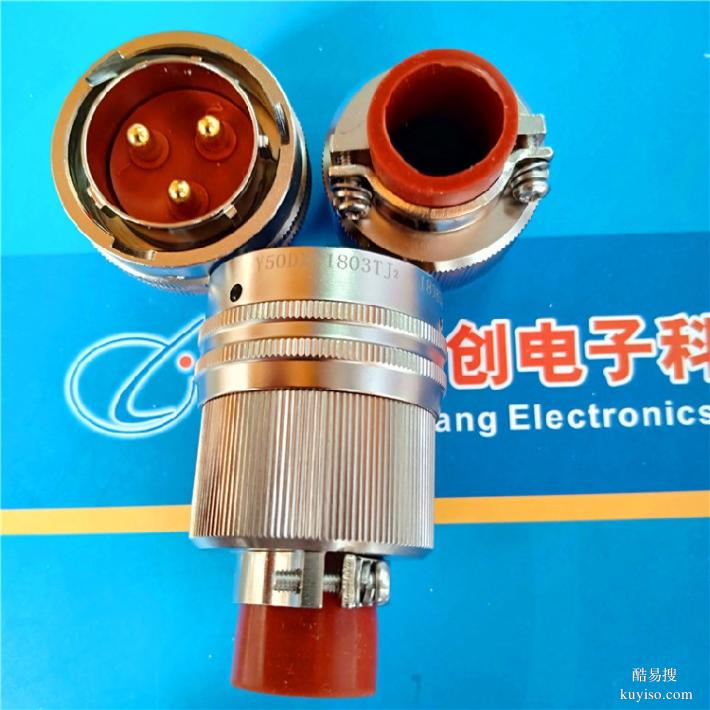

Y50DX-1603TJ接插件骊创新品Y50DX系列

备注：

Y50DX:表示Y50型电源系列圆形电连接器。
12 :表示铝合金外壳号。
02 :表示接触件数量即芯数
TK2 :表示插头装插孔，尾部形式为电缆夹线板式，另外还有TK1，TK3,TK4,TK5,TK6可供选择.
ZJ10 :表示方形法兰式插座装插针，另外还有ZJ11，ZJ14可供选择.
注：以上产品一共有四种颜色可供选择，请在订货时注明。（黑色、军绿色、银白色、银白色亚光）

Y50EX系列圆形连接器，符合GJB598A标准，参照美军标MIL-C-26482。等效于JY系列、YB系列、MS系列，并且同一型号对应插头、插座可以互配。该系列连接器连接方式为卡口式快速连接，具有密度高、耐环境、体积小、可靠性好等特点。广泛用于航空、航天、航海、通讯、工交电力、邮电铁路指挥系统等电气及电子设备的线路连接。
产品主要技术特性：
额定电流：
接触体直径 ￠1 ￠1.6 ￠2.4
额定电流 5A 10A 20A
接触电阻：
接触体直径 ￠1 ￠1.6 ￠2.4
额定电阻 ≤5MΩ ≤3MΩ ≤1.5MΩ
耐压：1500V

电气性能
接触电阻及额定电流
接触件规格mm 额定电流A 接触电阻mΩ 焊线筒内径mm
φ1.0 5 ≤5 φ1.3
φ1.5 10 ≤2.5 φ1.8
φ2.0 20 ≤1.25 φ2.5
φ3.0 40 ≤0.75 φ3.4

额定电压、耐电压及绝缘电阻
工作环境 额定电压V 耐电压V 绝缘电阻MΩ
常温常压 500 1500 ≥5000
湿热 500 1125 ≥100
低气压条件1KPa 250 300 —

外壳间电连续性：≤2.5mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次
标记代号及意义

说明
1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、XCE双头密封插座的一端为插针，另一端为插孔，装针的结构外形标记写在分母的前半部分，装孔的写在分母的后半部分，中间用“·”隔开
3、对于选配附件的插头（座），可在其标记代号后加+再写出所选附件。
标记示例
1、XCE系列18型装10芯镀银插孔插头，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18T10KP(W)
2、XCE系列18型方法兰装10芯镀银插针插座，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18F10ZP(W)
3、整套连接器标记代号为：XCE18F10ZP(W)/P
4、标记代号为XCE18S10MP/P.P3其含意为：
XCE系列双头密封插座和两个插头配套的整套连接器。其中，插座为18型装有10芯镀银插针的双头密封插座，屏蔽、壳体镀锌彩虹色钝化，N键位。一只插头为18型装有10芯镀银插针，屏蔽、壳体镀锌彩虹色钝化。另一只插头为18型装有10芯镀银插孔，屏蔽、壳体镀锌彩虹色钝化，两只插头均为N键位。
