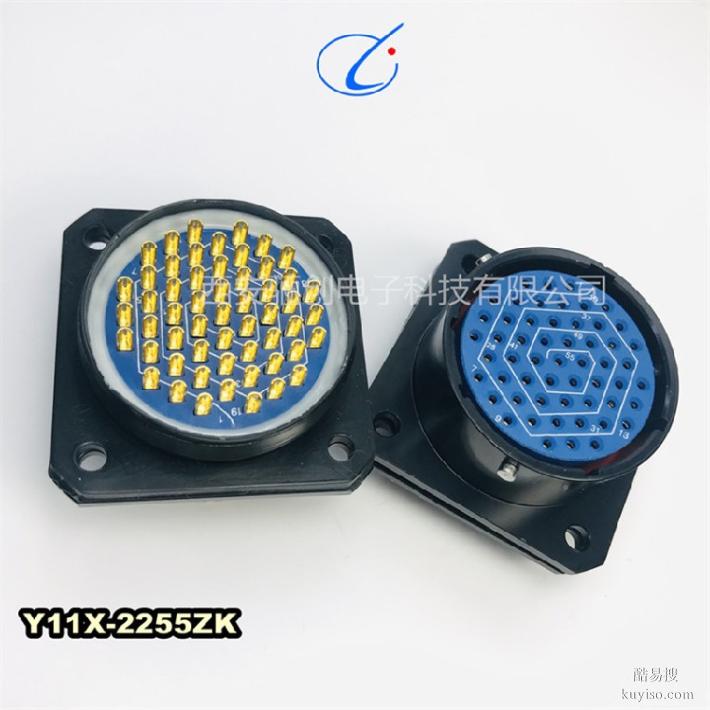

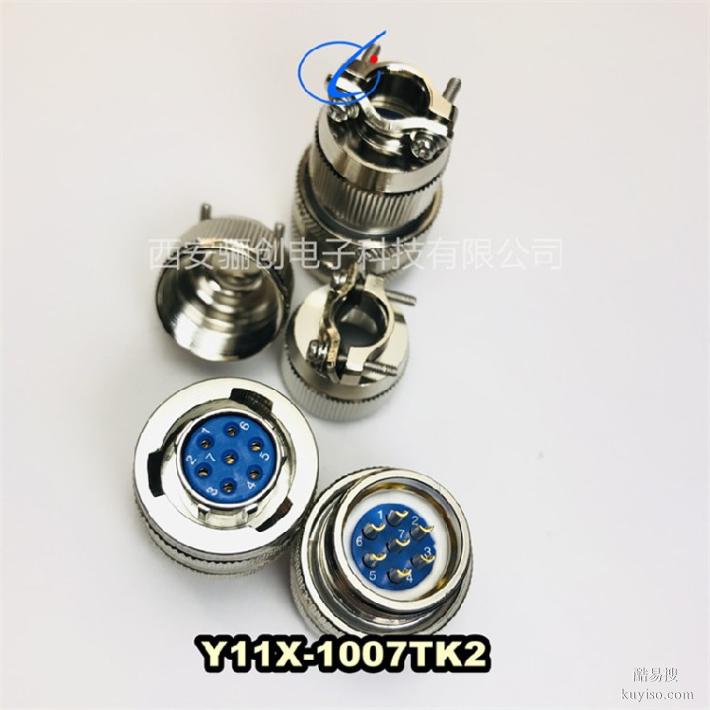

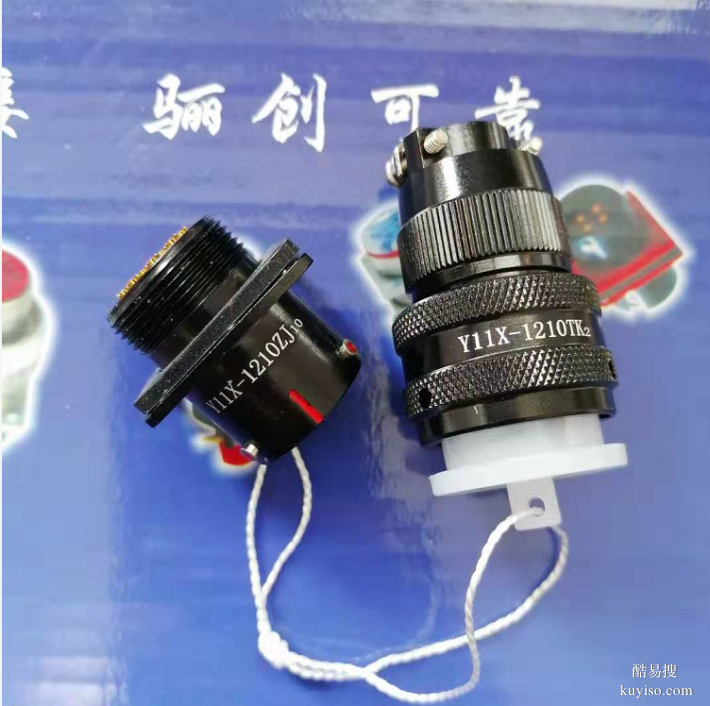

圆形连接器Y11X-2255ZK14航插Y11X骊创销售

标记示例

1、XCE系列18型装10芯镀银插孔插头，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18T10KP(W)
2、XCE系列18型方法兰装10芯镀银插针插座，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18F10ZP(W)
3、整套连接器标记代号为：XCE18F10ZP(W)/P
4、标记代号为XCE18S10MP/P.P3其含意为：
XCE系列双头密封插座和两个插头配套的整套连接器。其中，插座为18型装有10芯镀银插针的双头密封插座，屏蔽、壳体镀锌彩虹色钝化，N键位。一只插头为18型装有10芯镀银插针，屏蔽、壳体镀锌彩虹色钝化。另一只插头为18型装有10芯镀银插孔，屏蔽、壳体镀锌彩虹色钝化，两只插头均为N键位。

该产品符合GJB101A-97标准，且同一电流系列的插头、插座可互配。
该产品采用卡口连接，快速连接，耐环境好，适用于大电流电源系列的连接。
产品标记代号

1、 主称代号：Y-圆形电连接器
2、 设计序号：50-序号
3、 类别号：D-代表电源系列产品
4、 结构形式：X-普通焊接式、P-焊接屏蔽胶封
5、 壳体号:12、14、16、18、20、22、24、32、D4
6、 芯数：绝缘安装板孔位排列号
7、 插头插座类别：T-插头，Z-插座
8、 接触件类别：J-插针，K-插孔
9、插座安装方式：10-方形法兰盘 11-圆形法兰盘 14-螺帽拼紧式
10-2—方形兰盘带电缆罩 S-穿墙座
插头形式：1-接地压紧式 2-夹线板式 3-简封式 4-防波抗拉式
10 5-90°弯头式、F-防水式、8-屏蔽夹线板式
11、绝缘安装板位置：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ ，其中 Ⅲ不写出

电气特性

接触件特性
接触对直径（mm） Ø2.0 Ø2.5 Ø 3 Ø3.5 Ø 4 Ø 5 Ø 6 Ø7 Ø10
工作电流（A） 20 25 40 50 60 75 90 100 200
接触电阻（mΩ） ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1

绝缘电阻：正常大气条件下 不小于3000MΩ
高温条件下 不小于3 MΩ
潮湿条件下 不小于100 MΩ

寿 命：插拔500次

执行标准：Q/321283LSB04-2006《Y50系列圆形电连接器》

特点
1、五健槽系统可防误插，保证正确插合。
2、采用卡钉螺旋槽，可用视觉和听觉检查插头插座是否插合到位。
3、安装在插座表面的三只卡钉（圆周均布）滑入相应的插头连接环螺旋槽，到槽底端，卡钉的嗒声，表示插头到位、保证连接器绝对锁紧。

防误插
在绝缘体外围上开有不同角度的键槽，可以按使用方需要由生产方转位装配、保证相同规格插头插座不会误插。以使相同品种规格的相同装配序号对应的插头插座能插入，不同装配键序号对应的插头和插座不能插入。键的转位角如表，角度位置如图：

标记代号 四个键槽安装母Ⅰ 与主键Ⅰ的角度
Ⅰ V 155°
Ⅱ Y 95°
Ⅲ I 0°
Ⅳ L 100°
Ⅴ T 150°
绝缘安装板的孔位排列
Y50DX绝缘安装板孔位排列 从插合面看插针绝缘安装板孔位
