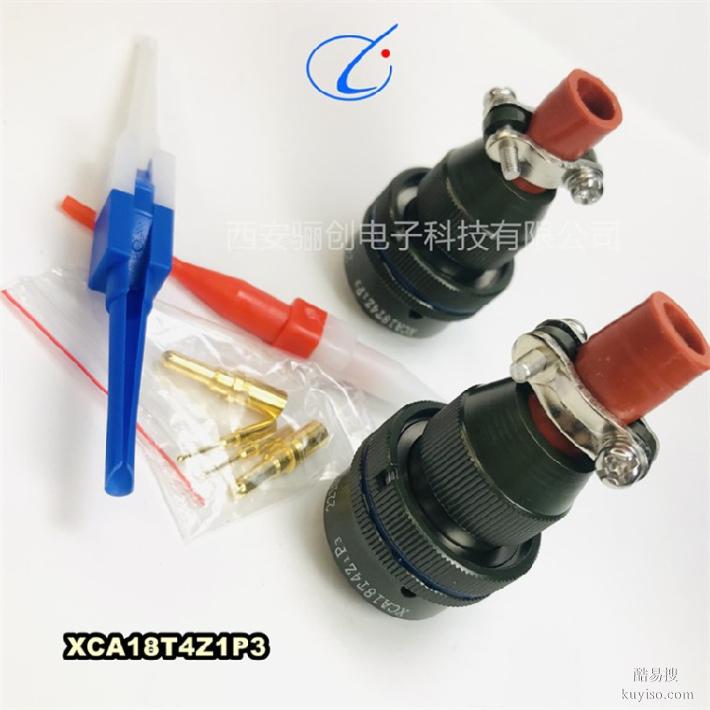

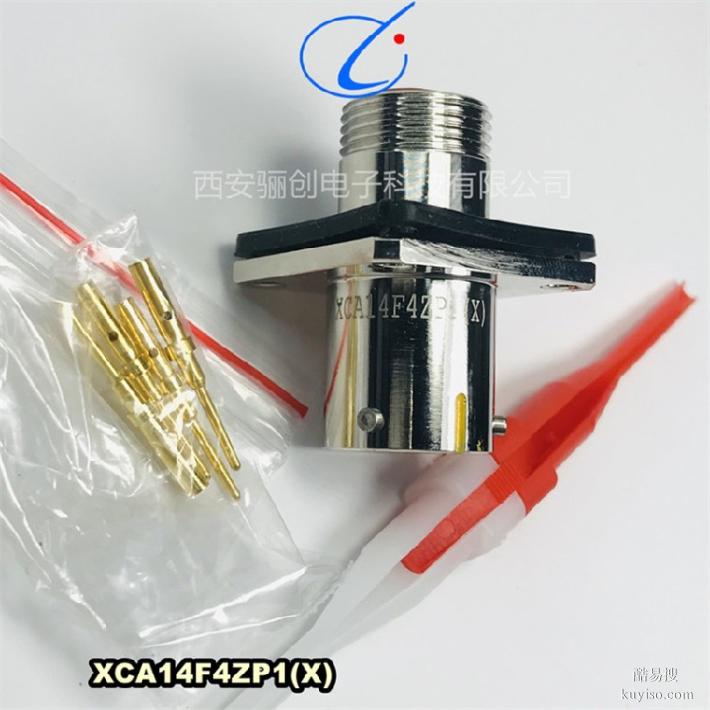

骊创新品XCA30T19K1D1公母头XCA插头插座

产品选用必知事项

J30JZ/X  □□ □TJ CA   P01(附加说明）

①主称代号：J30JZ- 体积较J30J系列同规格常规产品小的微型矩形电连接器；
J30JZ/X- J30JZ系列轻插拔力微型矩形电连接器；
②外壳结构：P-垂直安装结构    L-水平安装结构   不表示-自由端壳体结构；
③材料和表面处理：N-铝合金电镀镍    G-铝合金金镀镉   S-不锈钢钝化
④接触件数目：9、15、21、25、31、37、51、66、74、100芯
⑤连接器与接触件种类：TJ—插头装插针；
 ZK—插座装插孔；
（TJ、ZK为固定搭配）
⑥接触件尾端形式：CA-压接；  SA-焊接；  NA-直插印制板； WA-弯插印制板；
⑦锁紧组件类别：
            000-不带锁紧组件；
            P01-带安装螺钉锁紧组件；
            L01-带锁紧螺钉；
注：附加说明不是订货标志的组成部分，顾客在选用时请在括号中注明压接的导线规格如：导线截面积，长度和颜色等。有特殊连接要求时，请给出接线关系。

产品选用必知事项
 HJ30J  --  □    ZK/TJ    □   □  --   □
   ①       ②     ③    ④  ⑤       ⑥
①主称代号：HJ30J
②接触件数目：12、18、24、30、36、55、100芯
外壳结构：P-垂直安装结构    L-水平安装结构   不表示-自由端壳体结构；
③连接器类型：TJ—插头装插针；
              ZK—插座装插孔；
④接触件端接形式： 无表示-压接形式    S-焊接形式
                   N-直式印制板形式印制板网格间距为1.27*1.27；
                   NB-表面贴装形式
                   W-印制板网格间距为1.27*1.27
⑤锁紧及安装组件类型：如L、K、P型等，详见J30J系列产品锁紧组件类型及使用说明；
                   其中：直式印制板产品锁紧组件为P51型锁紧组件；
                         N5型印制板产品锁紧组件为P92型锁紧组件；
                         N8型印制板产品锁紧组件为P85型锁紧组件，与J30J产品不同；
⑥改型产品标示：A-尾部有夹线压板
                J-印制板焊盘间距为1.27（仅限于表面贴装产品）接点
注：如果用户需求带导线的压接产品，需与我公司技术人员沟通确认导线规格，并由我公司技术人员提供最新的订货型号，在合同中注明接线要求。

特点
1、五健槽系统可防误插，保证正确插合。
2、采用卡钉螺旋槽，可用视觉和听觉检查插头插座是否插合到位。
3、安装在插座表面的三只卡钉（圆周均布）滑入相应的插头连接环螺旋槽，到槽底端，卡钉的嗒声，表示插头到位、保证连接器绝对锁紧。

防误插
在绝缘体外围上开有不同角度的键槽，可以按使用方需要由生产方转位装配、保证相同规格插头插座不会误插。以使相同品种规格的相同装配序号对应的插头插座能插入，不同装配键序号对应的插头和插座不能插入。键的转位角如表，角度位置如图：

标记代号 四个键槽安装母Ⅰ 与主键Ⅰ的角度
Ⅰ V 155°
Ⅱ Y 95°
Ⅲ I 0°
Ⅳ L 100°
Ⅴ T 150°

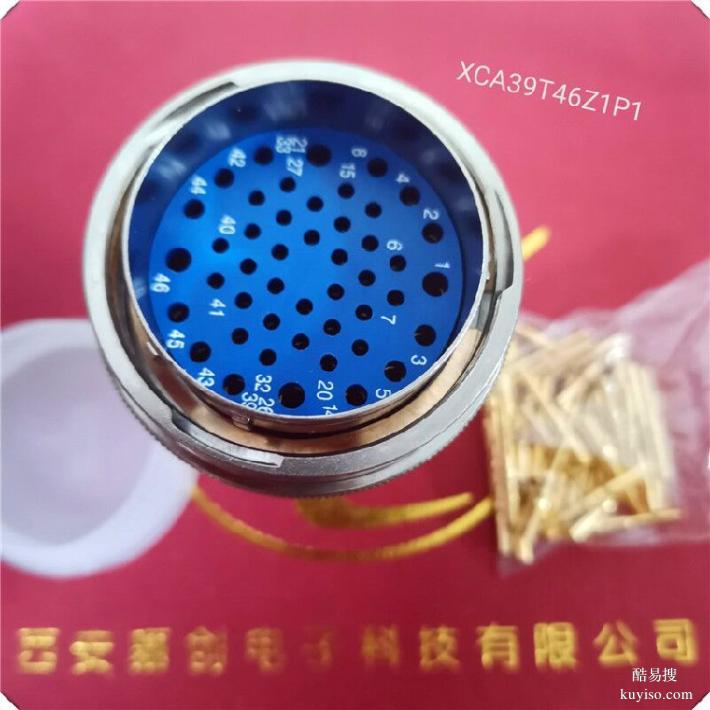

绝缘安装板的孔位排列
Y50DX绝缘安装板孔位排列 从插合面看插针绝缘安装板孔位
