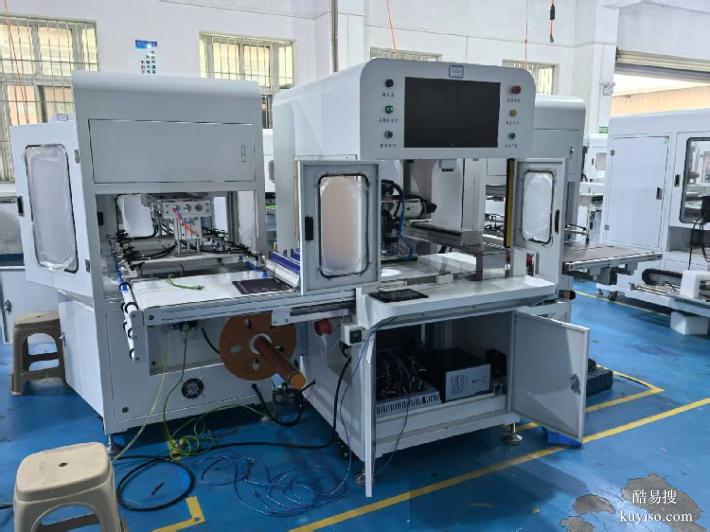

玻璃盖板保护膜贴合设备使用

来料为片料，玻璃材质，先做表面清洁，然后将贴胶贴合到玻璃表面 ，并满足精度要求：

来料如右图所示：
l 客户来料：①：不同形状辅料（尺寸MAX： 180*110)
l ②： 不同形状卷料贴胶（尺寸MAX： 180*110）
l 来料方式：①：来料为片料
l ②：贴胶为卷料
l 操作人数： 1人
l 机器产能 ：500~1000PCS/H (以实际产能为准)
l 贴合精度： ±0.1mm
l 供料方式：机械手自动上料 ，贴胶飞达卷料供料
l 飞达数量： 1支/单机

l 贴合能力 ：CCD视觉对位贴合 ，精度 ，效率更高


1、设备应用：
适合各类辅料的贴合
适 适
2、设备优势：
上下相机自动对位片胶和产品，贴合精度高，操作简便。
3、对位方式：视觉系统自动对位贴合。
4、机械动作由PLC控制，操作界面简单易懂,带用户密码保护功能。PLC配搭7寸触摸，可轻松修改保存机械预设运动控制参数。
5、节拍时间短，机器效率高。
6、适合最大250*200mm尺寸的辅料贴合。
7、适合最小20*20mm尺寸的辅料贴合。
二、设备工艺流程：
产品放料 手动上料
设备流程 1.手动将辅料放置在传送带上，流至贴合平台区域被上方相机拍照定位
2.剥胶飞达结构将片胶撕开
3.贴头下移吸取片胶，并被下方相机拍照定位
4.贴头至贴合平台区域下压和辅料完成贴合
完成一个节拍
三、效率:
机台产能 1200-1500PCS/小时
调试时间 新的产品调试45分钟，有数据保存的产品调试10分钟

技术参数
最大贴合范围
250mm*250mm (贴胶最大尺寸250mm*250mm）
膜片来料
卷料（直径最大:400mm) ，出料宽度MAX:250mm
精度
贴合精度±0.20MM
良率
≥98%
对位方式
CCD视觉对位
工作平台高度
900±50mm
设备稼动率
95%
压力重复精度
±0.2KGF
设备规格
外形尺寸
机台尺寸：6000mm*2500mm*2000mm
外形
落地式滚轮移动
重量
约1200KG


场地设施
电源供应
机器电源AC220V±10%、50Hz、5KW

环境要求
无易爆易燃和腐蚀气体25℃±5℃; 40~85%RH

气源供应
0.5~0.7Mpa ，干燥气源。
