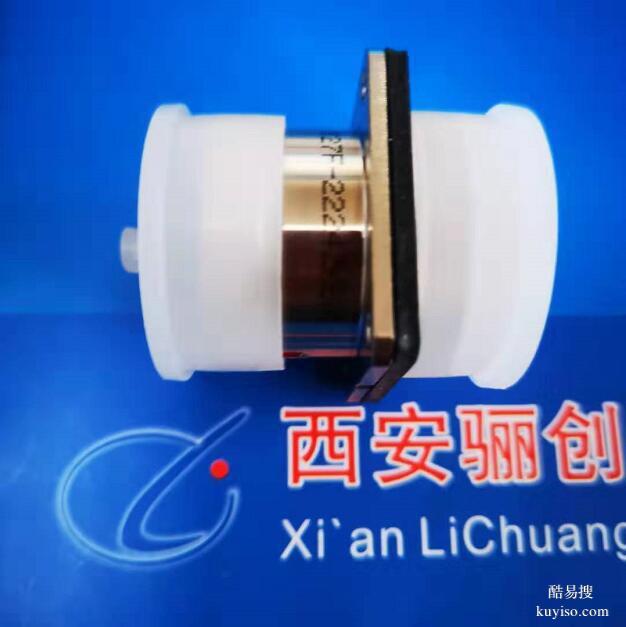

Y27G-3204TKL公母头Y27圆形连接器骊创新品

Y27系列耐环境推/拉式圆形连接器

产品特点简介 1.本系列电连接器广泛应用于航天、航空、船舶、通讯等领域； 2.采用推/拉式锁紧机构； 3.连接可靠，连接和分离方便、快捷，适用于盲目插合或其它插合情况； 4.具有抗振动、防盐雾、防电磁干扰、防尘、防雨及气体密封等性能； 5.共有13 种壳体号，1～121 等18 种芯数，有3～250A 等10 种电流规格； 6.材料为铝合金、海军黄铜和不锈钢三种； 7.Y27A 系列电连接器有压接后松的种类； Y27F、G、H 系列电连接器适用于舰船环境，具有防水密封的性能； Y27H 系列电连接器采用双曲线插孔；

Y27、Y27A、Y27B、Y27C、Y27F、Y27G、Y27H   该系列电连接器符合GJB2905-2004标准，适用于盲目插合或其它插合情况，具有快速连接和分离、抗振耐冲、防盐雾、防电磁干扰的特性，有防尘、防雨及气体密封等品种，广泛应用于航空、航天、船舶、野战、公交电力、铁路、邮电通信等领域。

HJ30J系列高速传输微矩形电连接器
产品特点
阳性接触件采用弹性绞线插针；
高密度接点，间距1.27mm*1.27mm;
产品采用金属屏蔽外壳；
包括12芯-100芯等7种规格；
执行企业标准：GJB2446-2011《外壳定位超小矩形连接器通用规范》
主要技术特征
环境温度
-55℃-- +125℃
接触电阻
≦20mΩ
振动
10Hz-2000Hz    196m/s2
绝缘电阻
常温≧5000MΩ；湿热≧100MΩ
耐电压
800V（常态）
近端串扰
100ps时间内近端串扰不小于30dB
冲击
735m/s2
机械寿命
500次
额定工作电流
3A
特性阻抗
100±15Ω
传输特性
传输速率为1.65Gbps;对插头、插座两端都为印制板端接方式时，传输速率为3.125Gbps;

电气性能
接触电阻及额定电流
接触件规格mm 额定电流A 接触电阻mΩ 焊线筒内径mm
φ1.0 5 ≤5 φ1.3
φ1.5 10 ≤2.5 φ1.8
φ2.0 20 ≤1.25 φ2.5
φ3.0 40 ≤0.75 φ3.4

额定电压、耐电压及绝缘电阻
工作环境 额定电压V 耐电压V 绝缘电阻MΩ
常温常压 500 1500 ≥5000
湿热 500 1125 ≥100
低气压条件1KPa 250 300 —

外壳间电连续性：≤2.5mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次

标记代号及意义

说明
1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、XCE双头密封插座的一端为插针，另一端为插孔，装针的结构外形标记写在分母的前半部分，装孔的写在分母的后半部分，中间用“·”隔开
3、对于选配附件的插头（座），可在其标记代号后加+再写出所选附件。
标记示例
1、XCE系列18型装10芯镀银插孔插头，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18T10KP(W)
2、XCE系列18型方法兰装10芯镀银插针插座，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18F10ZP(W)
3、整套连接器标记代号为：XCE18F10ZP(W)/P
4、标记代号为XCE18S10MP/P.P3其含意为：
XCE系列双头密封插座和两个插头配套的整套连接器。其中，插座为18型装有10芯镀银插针的双头密封插座，屏蔽、壳体镀锌彩虹色钝化，N键位。一只插头为18型装有10芯镀银插针，屏蔽、壳体镀锌彩虹色钝化。另一只插头为18型装有10芯镀银插孔，屏蔽、壳体镀锌彩虹色钝化，两只插头均为N键位。

Y50EX系列圆形连接器，符合GJB598A标准，参照美军标MIL-C-26482。等效于JY系列、YB系列、MS系列，并且同一型号对应插头、插座可以互配。该系列连接器连接方式为卡口式快速连接，具有密度高、耐环境、体积小、可靠性好等特点。广泛用于航空、航天、航海、通讯、工交电力、邮电铁路指挥系统等电气及电子设备的线路连接。
产品主要技术特性：
额定电流：
接触体直径 ￠1 ￠1.6 ￠2.4
额定电流 5A 10A 20A
接触电阻：
接触体直径 ￠1 ￠1.6 ￠2.4
额定电阻 ≤5MΩ ≤3MΩ ≤1.5MΩ
耐压：1500V
产品详情：
Y50EX-22系列详细型号：
Y50EX-2221TK2/ZJ10    21芯*1.6mm
Y50EX-2255TK2/ZJ10     55芯*1.0mm
备注：
Y50EX:表示产品设计序列号。
22    :表示铝合金外壳号。
21    :表示接触件数量即芯数
TK2  :表示插头装插孔，尾部形式为电缆夹线板式，另外还有TK1，TK3,TK4,TK5,TK6可供选择，含义请参考下图的电缆安装示意图。
ZJ10 :表示方形法兰式插座装插针，另外还有ZJ11，ZJ14可供选择.
