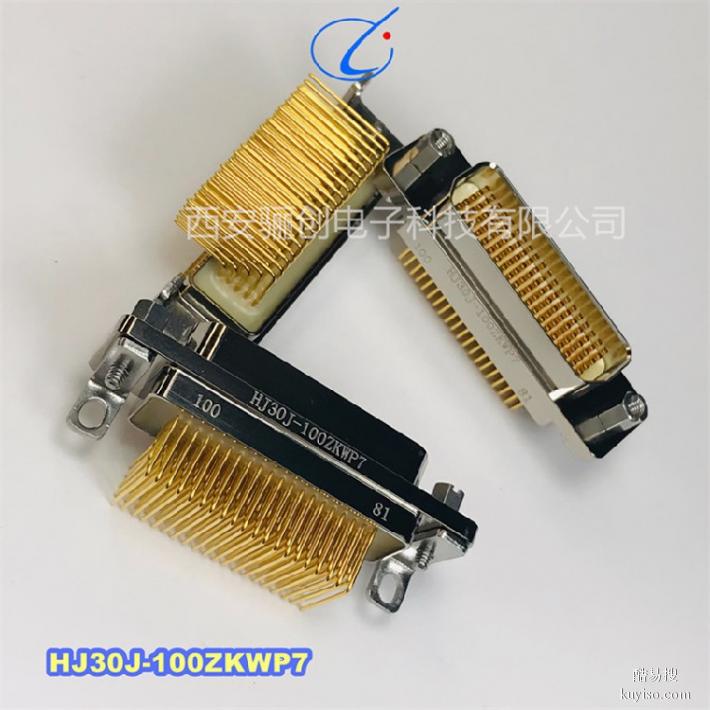

HJ30J-18TJW接插件HJ30J弯针骊创销售

产品选用必知事项

 HJ30J  --  □    ZK/TJ    □   □  --   □
   ①       ②     ③    ④  ⑤       ⑥
①主称代号：HJ30J
②接触件数目：12、18、24、30、36、55、100芯
外壳结构：P-垂直安装结构    L-水平安装结构   不表示-自由端壳体结构；
③连接器类型：TJ—插头装插针；
              ZK—插座装插孔；
④接触件端接形式： 无表示-压接形式    S-焊接形式
                   N-直式印制板形式印制板网格间距为1.27*1.27；
                   NB-表面贴装形式
                   W-印制板网格间距为1.27*1.27
⑤锁紧及安装组件类型：如L、K、P型等，详见J30J系列产品锁紧组件类型及使用说明；
                   其中：直式印制板产品锁紧组件为P51型锁紧组件；
                         N5型印制板产品锁紧组件为P92型锁紧组件；
                         N8型印制板产品锁紧组件为P85型锁紧组件，与J30J产品不同；
⑥改型产品标示：A-尾部有夹线压板
                J-印制板焊盘间距为1.27（仅限于表面贴装产品）接点
注：如果用户需求带导线的压接产品，需与我公司技术人员沟通确认导线规格，并由我公司技术人员提供最新的订货型号，在合同中注明接线要求。

XCA系列
在同接触件数的情况下，较XC系列产品体积小，重量轻。 卡口快速连接，操作方便快捷、连接可靠、抗振动、耐冲 击。五键定位，具有盲插和防误插功能。插头插座既可装 针也可装孔。 技术特性
环境性能
工作温度：-55℃～+200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速980m/s2
恒加速度980/s2
防盐雾，防潮湿，防霉菌性防淋雨，房沙成等性能。

电气特性

接触件特性
接触对直径（mm） Ø2.0 Ø2.5 Ø 3 Ø3.5 Ø 4 Ø 5 Ø 6 Ø7 Ø10
工作电流（A） 20 25 40 50 60 75 90 100 200
接触电阻（mΩ） ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1

绝缘电阻：正常大气条件下 不小于3000MΩ
高温条件下 不小于3 MΩ
潮湿条件下 不小于100 MΩ

寿 命：插拔500次

执行标准：Q/321283LSB04-2006《Y50系列圆形电连接器》

特点
1、五健槽系统可防误插，保证正确插合。
2、采用卡钉螺旋槽，可用视觉和听觉检查插头插座是否插合到位。
3、安装在插座表面的三只卡钉（圆周均布）滑入相应的插头连接环螺旋槽，到槽底端，卡钉的嗒声，表示插头到位、保证连接器绝对锁紧。

防误插
在绝缘体外围上开有不同角度的键槽，可以按使用方需要由生产方转位装配、保证相同规格插头插座不会误插。以使相同品种规格的相同装配序号对应的插头插座能插入，不同装配键序号对应的插头和插座不能插入。键的转位角如表，角度位置如图：

标记代号 四个键槽安装母Ⅰ 与主键Ⅰ的角度
Ⅰ V 155°
Ⅱ Y 95°
Ⅲ I 0°
Ⅳ L 100°
Ⅴ T 150°
绝缘安装板的孔位排列
Y50DX绝缘安装板孔位排列 从插合面看插针绝缘安装板孔位
