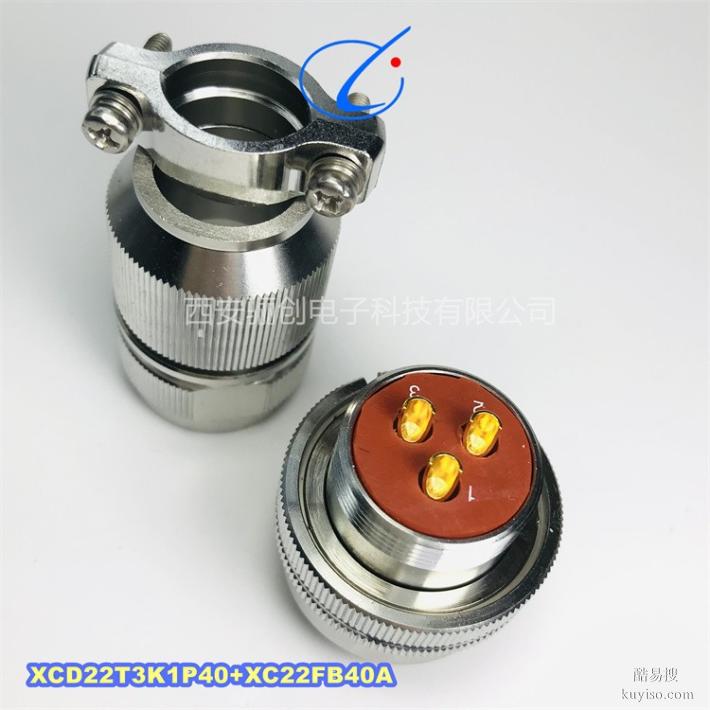

XCD22F3Z1P1接插件XCD圆形连接器骊创新品

XCD 该系列为线簧式电源连接器，接触件采用多种端接形式，壳体为高强度铝合金，插头、插座既可装针也可装孔，其连接方式为卡口式快速连接和分离，也可采用螺纹连接方式，操作方便，连接可靠，抗振耐冲，其中插孔为线簧孔，具有插拔柔和，接触电阻小，防潮，防盐雾，防霉菌，防淋雨等特性，主要应用于电站及各类电气设备之间的大电流工作条件下的线路连接。

环境性能

工作温度：-55℃～+200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度147m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
良好的防盐雾，防潮湿，防霉菌，防淋雨，防沙尘等性能。

标记代号及意义

说明
1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、XCE双头密封插座的一端为插针，另一端为插孔，装针的结构外形标记写在分母的前半部分，装孔的写在分母的后半部分，中间用“·”隔开
3、对于选配附件的插头（座），可在其标记代号后加+再写出所选附件。
标记示例
1、XCE系列18型装10芯镀银插孔插头，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18T10KP(W)
2、XCE系列18型方法兰装10芯镀银插针插座，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18F10ZP(W)
3、整套连接器标记代号为：XCE18F10ZP(W)/P
4、标记代号为XCE18S10MP/P.P3其含意为：
XCE系列双头密封插座和两个插头配套的整套连接器。其中，插座为18型装有10芯镀银插针的双头密封插座，屏蔽、壳体镀锌彩虹色钝化，N键位。一只插头为18型装有10芯镀银插针，屏蔽、壳体镀锌彩虹色钝化。另一只插头为18型装有10芯镀银插孔，屏蔽、壳体镀锌彩虹色钝化，两只插头均为N键位。
