热熔胶膜贴合设备贴合设备使用

1.1应用：1-110 寸以内软对硬，软对软的贴合。玻璃盖板/TP 与 OCA，SCA，保护膜，AG 膜，ITO 膜，贴合，网箱贴合机能更好的解决贴合压印，气泡，拉伤等问题。

1.2对应原材料：玻璃盖板/TP、OCA，SCA，保护膜，AG 膜，ITO 膜
1.3适应尺寸：主要用于 18”（尺寸以规格书中规定的长*宽为准）的产品
1.4设备概要
本设备使用 PLC 控制系统、电机驱动，设备操作简便，经济实用
1.5设备组成：翻板部分，网箱部分


主要应用于背胶/AB胶/双面胶/防爆膜/TP/保护膜/OCA等材料贴合及各类屏幕面板制程中覆膜/钻孔/贴合/包装，为生产型企业提供生产工艺自动化智能化升级服务

压缩空气 1）工作气压：0.5~0.6MPa
2）每台用气量：≈80L/min
3）供应气压：过滤压缩空气 5-7kgf/cm2
4）气管颜色：黑色，蓝色，透明色
5）气管直径：￠12mm
6）机器外面留有 2m 长的￠12mm 气管，在其气管的末端接有快速接头， 用于与工厂的气源连接
以最终提供的 UT 信息为准

大尺寸辅料视觉高速贴合机是一种用于贴合大尺寸辅料的自动化设备，通常具备视觉定位和高速贴合的特点。

它一般通过高精度的视觉系统对辅料和被贴合的产品进行定位和识别，然后以高速、精准的方式将辅料贴合到指定位置。

这种设备在电子制造、显示屏生产、汽车零部件制造等领域有广泛应用，可以提高生产效率、贴合精度和产品质量。

您是想了解这种设备的更多信息，比如工作原理、技术参数，还是在选购方面需要建议呢？

相机视觉部分 1.翻板，网箱平台上方各2组CCD拍照（可定制翻板，网箱上方各4组相机）
2.相机驱动方式：自动调节＋丝杆导轨
3.相机视野：45/35mm
4.视觉系统：泰沃德/巨力方
5.相机像素：1200万（4组）
6.光源：蓝色同轴光（4组）

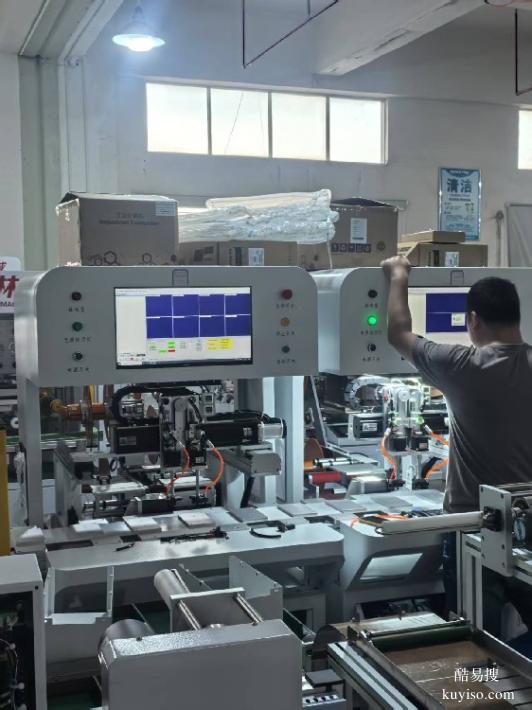

该设备采用独特模块化的设计理念 ，采用 自动上下料 ，贴胶采用飞达供料自动供料剥胶
+CCD视觉对位贴装；工控机+运动控制卡系统， 贴膜机械手X,Y,R,Z四轴伺服模组运动进行贴合， 再结合CCD高效 ，高精度拍照对位 ，输送带流 水作业 ，实现产品高效 ，高精度贴合。此设备
成熟稳定 ，操作简单、安全、通用性强、速度 快、精度高 ，品质良率高。
