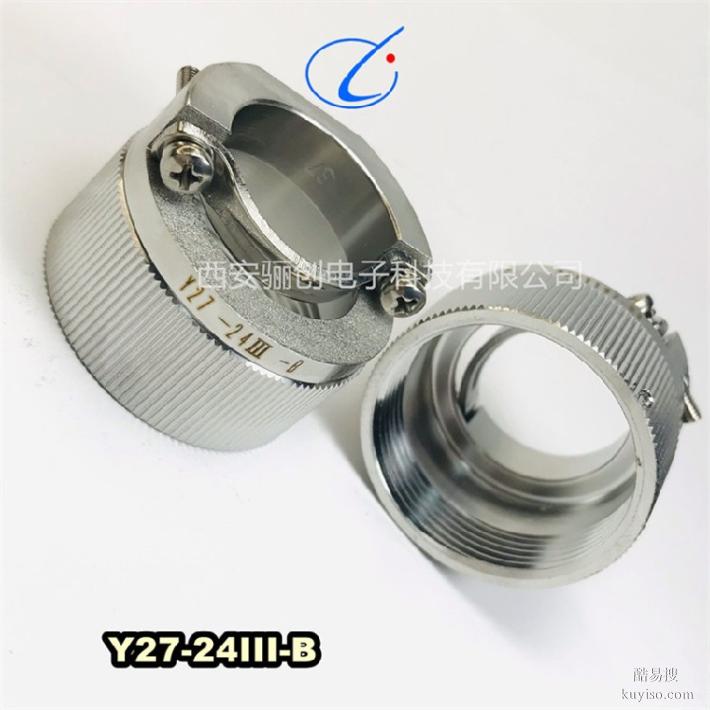

Y27系列耐环境推/拉式圆形连接器
产品特点简介 1.本系列电连接器广泛应用于航天、航空、船舶、通讯等领域； 2.采用推/拉式锁紧机构； 3.连接可靠，连接和分离方便、快捷，适用于盲目插合或其它插合情况； 4.具有抗振动、防盐雾、防电磁干扰、防尘、防雨及气体密封等性能； 5.共有13 种壳体号，1～121 等18 种芯数，有3～250A 等10 种电流规格； 6.材料为铝合金、海军黄铜和不锈钢三种； 7.Y27A 系列电连接器有压接后松的种类； Y27F、G、H 系列电连接器适用于舰船环境，具有防水密封的性能； Y27H 系列电连接器采用双曲线插孔；
产品选用必知事项
HJ30J -- □ ZK/TJ □ □ -- □
① ② ③ ④ ⑤ ⑥
①主称代号：HJ30J
②接触件数目：12、18、24、30、36、55、100芯
外壳结构：P-垂直安装结构 L-水平安装结构 不表示-自由端壳体结构；
③连接器类型：TJ—插头装插针；
ZK—插座装插孔；
④接触件端接形式： 无表示-压接形式 S-焊接形式
N-直式印制板形式印制板网格间距为1.27*1.27；
NB-表面贴装形式
W-印制板网格间距为1.27*1.27
⑤锁紧及安装组件类型：如L、K、P型等，详见J30J系列产品锁紧组件类型及使用说明；
其中：直式印制板产品锁紧组件为P51型锁紧组件；
N5型印制板产品锁紧组件为P92型锁紧组件；
N8型印制板产品锁紧组件为P85型锁紧组件，与J30J产品不同；
⑥改型产品标示：A-尾部有夹线压板
J-印制板焊盘间距为1.27（仅限于表面贴装产品）接点
注：如果用户需求带导线的压接产品，需与我公司技术人员沟通确认导线规格，并由我公司技术人员提供最新的订货型号，在合同中注明接线要求。
产品标记代号
1、 主称代号：Y-圆形电连接器
2、 设计序号：50-序号
3、 类别号：D-代表电源系列产品
4、 结构形式：X-普通焊接式、P-焊接屏蔽胶封
5、 壳体号:12、14、16、18、20、22、24、32、D4
6、 芯数：绝缘安装板孔位排列号
7、 插头插座类别：T-插头，Z-插座
8、 接触件类别：J-插针，K-插孔
9、插座安装方式：10-方形法兰盘 11-圆形法兰盘 14-螺帽拼紧式
10-2—方形兰盘带电缆罩 S-穿墙座
插头形式：1-接地压紧式 2-夹线板式 3-简封式 4-防波抗拉式
10 5-90°弯头式、F-防水式、8-屏蔽夹线板式
11、绝缘安装板位置：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ ，其中 Ⅲ不写出
使用环境条件
工作温度：-55℃～+125℃
相对湿度：温度40±2℃时达90%～95%
工作气压：101.33KPa～1.33Pa
振 动：振频为10HZ～2000HZ，加速度196m/s2
冲 击：加速度980.7 m/s2
碰 撞：加速度392 m/s2
抗电强度：交流1500V
气密性：普通插座不大于6×10-2Pal/s
