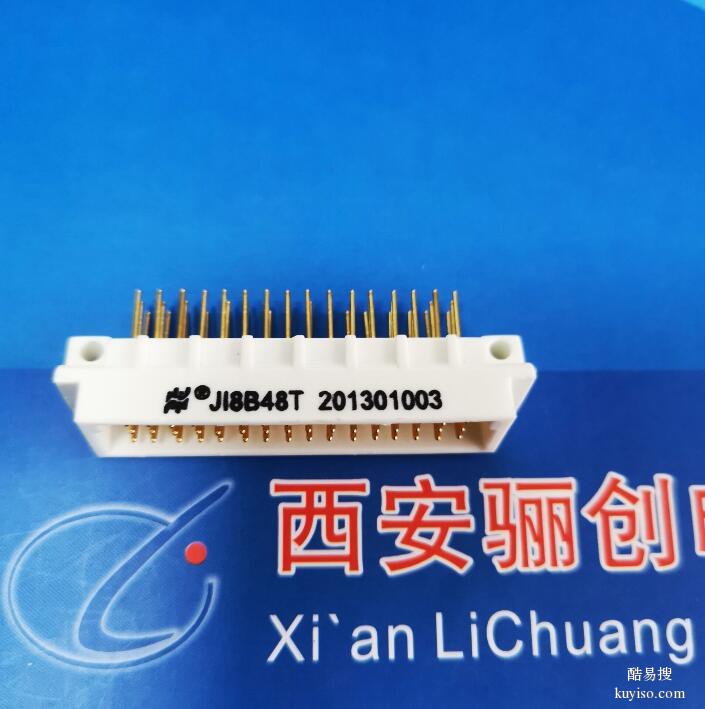

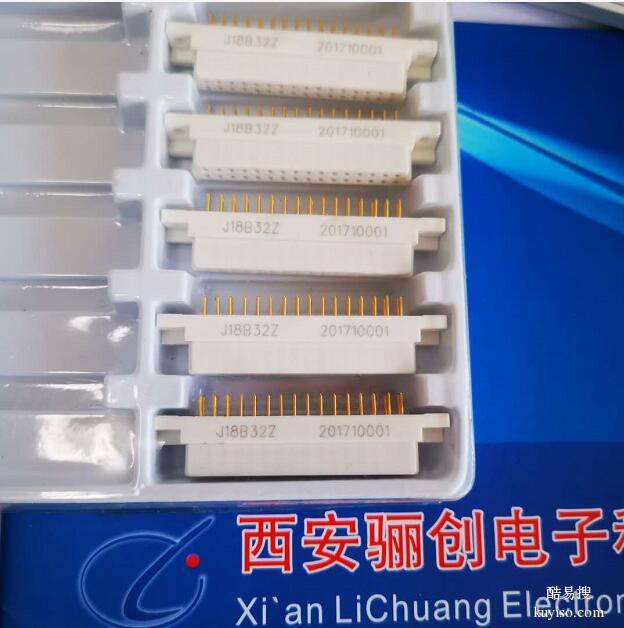

J18ABW160T接插件J18系列骊创新品矩形连接器

J30JZ系列低插拔力微型矩形电连接器

产品特点
该系列产品的外型尺寸较同规格J30J常规产品外形尺寸小；长度短5mm（min),宽度小2.9mm(min),高度低2mm（min)。体积仅有J30J常规产品的40%左右，是一种结构合理可靠的微式矩形电连接器。
芯数：有9、15、21、25、37、51、66、74、100芯九种规格；
接触件网络（从对接端面看）：间距1.27mm，排距1.1mm；
插头端采用低插拔力绞线式弹性插针，插拔力低，接触可靠性高，机械寿命长；
接触件尾端形式：压接式、焊杯式、直插式、弯插式；
导线线芯截芯面积0.1mm²-0.15mm².此外，还可采用线芯截面积为0.07mm²的导线，但产品型号需特殊注明。
产品性能符合GJB2446的要求。
主要技术特征
环境温度 -55℃---+125℃ 接触电阻 ≦10m欧
振动 10Hz-2000Hz    196m/s² 绝缘电阻 ≧5000M欧
随机振动 功率谱密度0.4G2/Hz总加速度均方根值23.1G 介质耐压 600V

冲击 735m/s²  11ms 机械寿命 20000次

产品选用必知事项
 HJ30J  --  □    ZK/TJ    □   □  --   □
   ①       ②     ③    ④  ⑤       ⑥
①主称代号：HJ30J
②接触件数目：12、18、24、30、36、55、100芯
外壳结构：P-垂直安装结构    L-水平安装结构   不表示-自由端壳体结构；
③连接器类型：TJ—插头装插针；
              ZK—插座装插孔；
④接触件端接形式： 无表示-压接形式    S-焊接形式
                   N-直式印制板形式印制板网格间距为1.27*1.27；
                   NB-表面贴装形式
                   W-印制板网格间距为1.27*1.27
⑤锁紧及安装组件类型：如L、K、P型等，详见J30J系列产品锁紧组件类型及使用说明；
                   其中：直式印制板产品锁紧组件为P51型锁紧组件；
                         N5型印制板产品锁紧组件为P92型锁紧组件；
                         N8型印制板产品锁紧组件为P85型锁紧组件，与J30J产品不同；
⑥改型产品标示：A-尾部有夹线压板
                J-印制板焊盘间距为1.27（仅限于表面贴装产品）接点
注：如果用户需求带导线的压接产品，需与我公司技术人员沟通确认导线规格，并由我公司技术人员提供最新的订货型号，在合同中注明接线要求。

订货说明

范例：XCA14F3M1/K1P1
注解：XCA表示此系列为XCA线簧式压接电连接器。
14表示此连接器外壳号是14号，安装插座的开孔尺寸也就是14mm左右，另外还有18号、22号、24号27号、30号、33号、36号，39，数值越大也就意味着插座的外壳安装尺寸越大。
F表示插座形式是方法兰式的插座，此处还可以是(T:插头、
S:双头密封插座、) 。
3表示接触件的数量，也就是通俗讲的航空插头的芯数或针数，具体的组合请参考以下资料中的（XCA系列接点排列图）。
Z1表示镀金的插针，此处还可以是（K1镀金的插孔）详细请参考以下资料中的（XCA系列型号代号及意义）。
P1表示尾部的结构形式和航空插头的表面处理颜色，此处还可以有很多代号，详细请参考以下资料中的（XCA系列型号代号及意义）。
综合上面的注解，范例中斜线前部分的含义就是：XCA系列外壳号为14的方法兰插座内装3根镀金插针，插座的尾部无螺纹且航空插头的表面处理为化学镀镍。
综合上面的注解，范例中斜线后部分的含义就是：XCE系列外壳号为14的插头内装3根镀金插孔，插头的尾部有螺纹选配附件且航空插头的表面处理为化学镀镍

机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次
标记代号及意义

说明
1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、XCE双头密封插座的一端为插针，另一端为插孔，装针的结构外形标记写在分母的前半部分，装孔的写在分母的后半部分，中间用“·”隔开
3、对于选配附件的插头（座），可在其标记代号后加+再写出所选附件。
标记示例
1、XCE系列18型装10芯镀银插孔插头，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18T10KP(W)
2、XCE系列18型方法兰装10芯镀银插针插座，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18F10ZP(W)
3、整套连接器标记代号为：XCE18F10ZP(W)/P
4、标记代号为XCE18S10MP/P.P3其含意为：
XCE系列双头密封插座和两个插头配套的整套连接器。其中，插座为18型装有10芯镀银插针的双头密封插座，屏蔽、壳体镀锌彩虹色钝化，N键位。一只插头为18型装有10芯镀银插针，屏蔽、壳体镀锌彩虹色钝化。另一只插头为18型装有10芯镀银插孔，屏蔽、壳体镀锌彩虹色钝化，两只插头均为N键位。

电气性能
接触电阻及额定电流
接触件规格mm 额定电流A 接触电阻mΩ 焊线筒内径mm
φ1.0 5 ≤5 φ1.3
φ1.5 10 ≤2.5 φ1.8
φ2.0 20 ≤1.25 φ2.5
φ3.0 40 ≤0.75 φ3.4

额定电压、耐电压及绝缘电阻
工作环境 额定电压V 耐电压V 绝缘电阻MΩ
常温常压 500 1500 ≥5000
湿热 500 1125 ≥100
低气压条件1KPa 250 300 —

外壳间电连续性：≤2.5mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次

JL23系列印制板连接器
参照国军标GJB1438-1992和美军标MIL-C-55302
Ø 采用先进的单叶回转双曲面线簧插孔
Ø 接触件为镀金件，采用φ0.76线簧接触对，间距为2.54mm
直针焊板子 弯针焊板 插头焊接 插头压线
JL23-6ZJB JL23-6ZJW JL23-6TKH JL23-6TKY
JL23-8ZJB JL23-8ZJW JL23-8TKH JL23-8TKY
JL23-10ZJB JL23-10ZJW JL23-10TKH JL23-10TKY
JL23-12ZJB JL23-12ZJW JL23-12TKH JL23-12TKY
JL23-14ZJB JL23-14ZJW JL23-14TKH JL23-14TKY
JL23-16ZJB JL23-16ZJW JL23-16TKH JL23-16TKY
JL23-18ZJB JL23-18ZJW JL23-18TKH JL23-18TKY
JL23-20ZJB JL23-20ZJW JL23-20TKH JL23-20TKY
JL23-22ZJB JL23-22ZJW JL23-22TKH JL23-22TKY
JL23-24ZJB JL23-24ZJW JL23-24TKH JL23-24TKY
JL23-26ZJB JL23-26ZJW JL23-26TKH JL23-26TKY
JL23-28ZJB JL23-28ZJW JL23-28TKH JL23-28TKY
JL23-34ZJB JL23-34ZJW JL23-34TKH JL23-34TKY
JL23-40ZJB JL23-40ZJW JL23-40TKH JL23-40TKY
