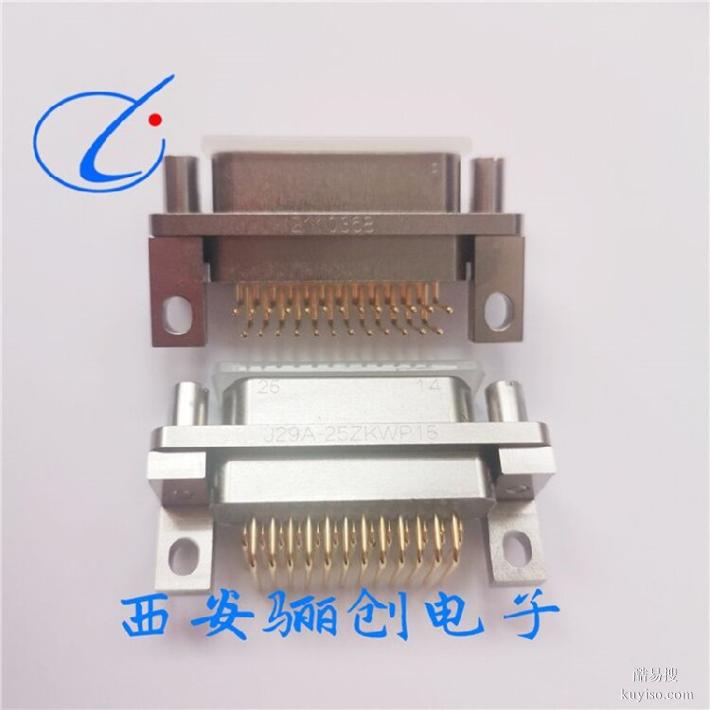

J29A-51ZKH连接器J29A矩形连接器骊创销售

J30JZ系列低插拔力微型矩形电连接器

产品特点
该系列产品的外型尺寸较同规格J30J常规产品外形尺寸小；长度短5mm（min),宽度小2.9mm(min),高度低2mm（min)。体积仅有J30J常规产品的40%左右，是一种结构合理可靠的微式矩形电连接器。
芯数：有9、15、21、25、37、51、66、74、100芯九种规格；
接触件网络（从对接端面看）：间距1.27mm，排距1.1mm；
插头端采用低插拔力绞线式弹性插针，插拔力低，接触可靠性高，机械寿命长；
接触件尾端形式：压接式、焊杯式、直插式、弯插式；
导线线芯截芯面积0.1mm²-0.15mm².此外，还可采用线芯截面积为0.07mm²的导线，但产品型号需特殊注明。
产品性能符合GJB2446的要求。
主要技术特征
环境温度 -55℃---+125℃ 接触电阻 ≦10m欧
振动 10Hz-2000Hz    196m/s² 绝缘电阻 ≧5000M欧
随机振动 功率谱密度0.4G2/Hz总加速度均方根值23.1G 介质耐压 600V

冲击 735m/s²  11ms 机械寿命 20000次

电气性能
接触电阻及额定电流
接触件规格mm 额定电流A 接触电阻mΩ 焊线筒内径mm
φ1.0 5 ≤5 φ1.3
φ1.5 10 ≤2.5 φ1.8
φ2.0 20 ≤1.25 φ2.5
φ3.0 40 ≤0.75 φ3.4

额定电压、耐电压及绝缘电阻
工作环境 额定电压V 耐电压V 绝缘电阻MΩ
常温常压 500 1500 ≥5000
湿热 500 1125 ≥100
低气压条件1KPa 250 300 —

外壳间电连续性：≤2.5mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次

标记代号及意义

说明
1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、XCE双头密封插座的一端为插针，另一端为插孔，装针的结构外形标记写在分母的前半部分，装孔的写在分母的后半部分，中间用“·”隔开
3、对于选配附件的插头（座），可在其标记代号后加+再写出所选附件。
