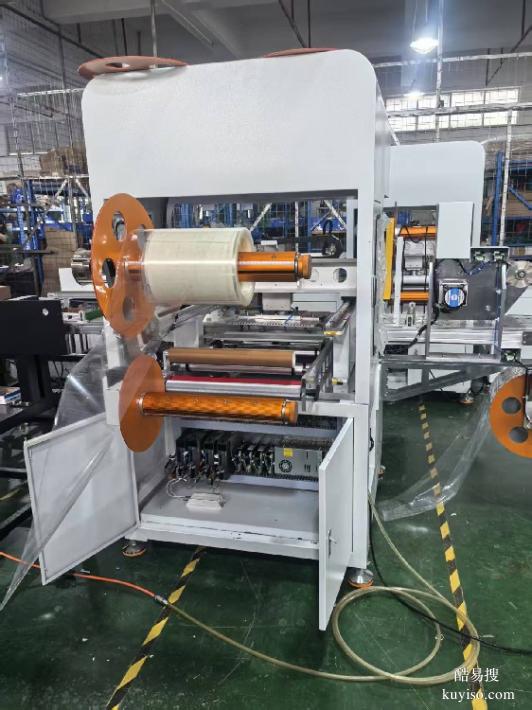

贴合设备复合机点胶贴合设备

1.1应用：1-110 寸以内软对硬，软对软的贴合。玻璃盖板/TP 与 OCA，SCA，保护膜，AG 膜，ITO 膜，贴合，网箱贴合机能更好的解决贴合压印，气泡，拉伤等问题。

1.2对应原材料：玻璃盖板/TP、OCA，SCA，保护膜，AG 膜，ITO 膜
1.3适应尺寸：主要用于 18”（尺寸以规格书中规定的长*宽为准）的产品
1.4设备概要
本设备使用 PLC 控制系统、电机驱动，设备操作简便，经济实用
1.5设备组成：翻板部分，网箱部分


1、设备应用：
适合各类辅料的贴合
适 适
2、设备优势：
上下相机自动对位片胶和产品，贴合精度高，操作简便。
3、对位方式：视觉系统自动对位贴合。
4、机械动作由PLC控制，操作界面简单易懂,带用户密码保护功能。PLC配搭7寸触摸，可轻松修改保存机械预设运动控制参数。
5、节拍时间短，机器效率高。
6、适合最大250*200mm尺寸的辅料贴合。
7、适合最小20*20mm尺寸的辅料贴合。
二、设备工艺流程：
产品放料 手动上料
设备流程 1.手动将辅料放置在传送带上，流至贴合平台区域被上方相机拍照定位
2.剥胶飞达结构将片胶撕开
3.贴头下移吸取片胶，并被下方相机拍照定位
4.贴头至贴合平台区域下压和辅料完成贴合
完成一个节拍
三、效率:
机台产能 1200-1500PCS/小时
调试时间 新的产品调试45分钟，有数据保存的产品调试10分钟

压缩空气 1）工作气压：0.5~0.6MPa
2）每台用气量：≈80L/min
3）供应气压：过滤压缩空气 5-7kgf/cm2
4）气管颜色：黑色，蓝色，透明色
5）气管直径：￠12mm
6）机器外面留有 2m 长的￠12mm 气管，在其气管的末端接有快速接头， 用于与工厂的气源连接
以最终提供的 UT 信息为准

技术参数
最大贴合范围
250mm*250mm (贴胶最大尺寸250mm*250mm）
膜片来料
卷料（直径最大:400mm) ，出料宽度MAX:250mm
精度
贴合精度±0.20MM
良率
≥98%
对位方式
CCD视觉对位
工作平台高度
900±50mm
设备稼动率
95%
压力重复精度
±0.2KGF
设备规格
外形尺寸
机台尺寸：6000mm*2500mm*2000mm
外形
落地式滚轮移动
重量
约1200KG


场地设施
电源供应
机器电源AC220V±10%、50Hz、5KW

环境要求
无易爆易燃和腐蚀气体25℃±5℃; 40~85%RH

气源供应
0.5~0.7Mpa ，干燥气源。

航林机械是一家集技术研发生产销售为一体的自动化贴合设备制造商和方案解决商，高科技民营创新型企业，拥有经验丰富的研发团队与实力雄厚的生产工厂，致力于各类软对硬自动贴合设备及自动覆膜自动钻孔自动包装等设备的研发生产

该设备采用独特模块化的设计理念 ，采用 自动上下料 ，贴胶采用飞达供料自动供料剥胶
+CCD视觉对位贴装；工控机+运动控制卡系统， 贴膜机械手X,Y,R,Z四轴伺服模组运动进行贴合， 再结合CCD高效 ，高精度拍照对位 ，输送带流 水作业 ，实现产品高效 ，高精度贴合。此设备
成熟稳定 ，操作简单、安全、通用性强、速度 快、精度高 ，品质良率高。
