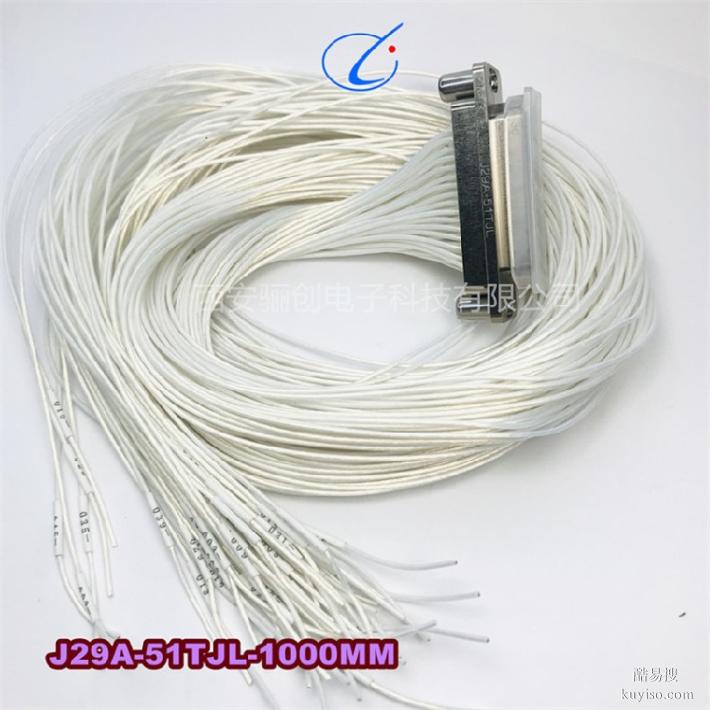

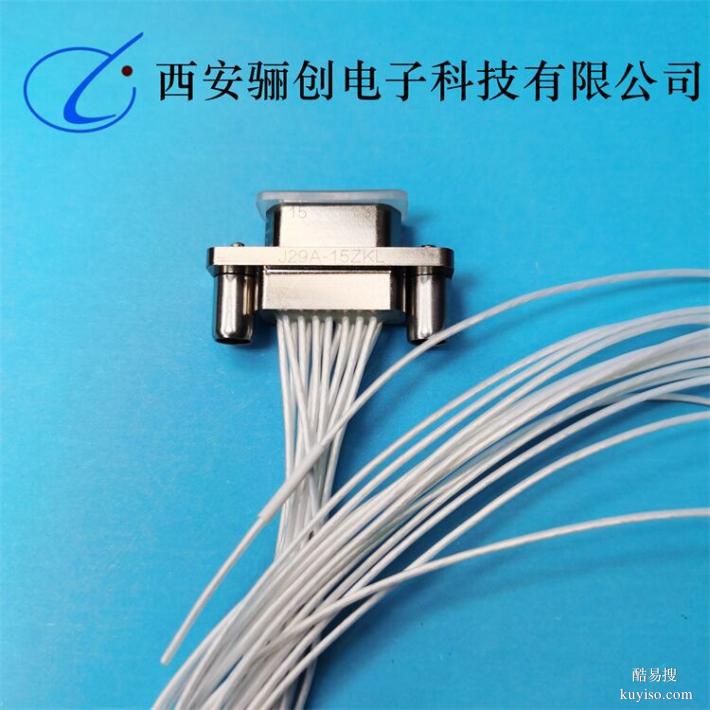

J29A-51TJW连接器J29A骊创新品矩形连接器

Y50EX系列圆形连接器，符合GJB598A标准，参照美军标MIL-C-26482。等效于JY系列、YB系列、MS系列，并且同一型号对应插头、插座可以互配。该系列连接器连接方式为卡口式快速连接，具有密度高、耐环境、体积小、可靠性好等特点。广泛用于航空、航天、航海、通讯、工交电力、邮电铁路指挥系统等电气及电子设备的线路连接。

产品主要技术特性：
额定电流：
接触体直径 ￠1 ￠1.6 ￠2.4
额定电流 5A 10A 20A
接触电阻：
接触体直径 ￠1 ￠1.6 ￠2.4
额定电阻 ≤5MΩ ≤3MΩ ≤1.5MΩ
耐压：1500V
产品详情：

J30JZ系列低插拔力微型矩形电连接器
产品特点
该系列产品的外型尺寸较同规格J30J常规产品外形尺寸小；长度短5mm（min),宽度小2.9mm(min),高度低2mm（min)。体积仅有J30J常规产品的40%左右，是一种结构合理可靠的微式矩形电连接器。
芯数：有9、15、21、25、37、51、66、74、100芯九种规格；
接触件网络（从对接端面看）：间距1.27mm，排距1.1mm；
插头端采用低插拔力绞线式弹性插针，插拔力低，接触可靠性高，机械寿命长；
接触件尾端形式：压接式、焊杯式、直插式、弯插式；
导线线芯截芯面积0.1mm²-0.15mm².此外，还可采用线芯截面积为0.07mm²的导线，但产品型号需特殊注明。
产品性能符合GJB2446的要求。
主要技术特征
环境温度 -55℃---+125℃ 接触电阻 ≦10m欧
振动 10Hz-2000Hz    196m/s² 绝缘电阻 ≧5000M欧
随机振动 功率谱密度0.4G2/Hz总加速度均方根值23.1G 介质耐压 600V

冲击 735m/s²  11ms 机械寿命 20000次

产品选用必知事项
 HJ30J  --  □    ZK/TJ    □   □  --   □
   ①       ②     ③    ④  ⑤       ⑥
①主称代号：HJ30J
②接触件数目：12、18、24、30、36、55、100芯
外壳结构：P-垂直安装结构    L-水平安装结构   不表示-自由端壳体结构；
③连接器类型：TJ—插头装插针；
              ZK—插座装插孔；
④接触件端接形式： 无表示-压接形式    S-焊接形式
                   N-直式印制板形式印制板网格间距为1.27*1.27；
                   NB-表面贴装形式
                   W-印制板网格间距为1.27*1.27
⑤锁紧及安装组件类型：如L、K、P型等，详见J30J系列产品锁紧组件类型及使用说明；
                   其中：直式印制板产品锁紧组件为P51型锁紧组件；
                         N5型印制板产品锁紧组件为P92型锁紧组件；
                         N8型印制板产品锁紧组件为P85型锁紧组件，与J30J产品不同；
⑥改型产品标示：A-尾部有夹线压板
                J-印制板焊盘间距为1.27（仅限于表面贴装产品）接点
注：如果用户需求带导线的压接产品，需与我公司技术人员沟通确认导线规格，并由我公司技术人员提供最新的订货型号，在合同中注明接线要求。

订货说明

范例：XCA14F3M1/K1P1
注解：XCA表示此系列为XCA线簧式压接电连接器。
14表示此连接器外壳号是14号，安装插座的开孔尺寸也就是14mm左右，另外还有18号、22号、24号27号、30号、33号、36号，39，数值越大也就意味着插座的外壳安装尺寸越大。
F表示插座形式是方法兰式的插座，此处还可以是(T:插头、
S:双头密封插座、) 。
3表示接触件的数量，也就是通俗讲的航空插头的芯数或针数，具体的组合请参考以下资料中的（XCA系列接点排列图）。
Z1表示镀金的插针，此处还可以是（K1镀金的插孔）详细请参考以下资料中的（XCA系列型号代号及意义）。
P1表示尾部的结构形式和航空插头的表面处理颜色，此处还可以有很多代号，详细请参考以下资料中的（XCA系列型号代号及意义）。
综合上面的注解，范例中斜线前部分的含义就是：XCA系列外壳号为14的方法兰插座内装3根镀金插针，插座的尾部无螺纹且航空插头的表面处理为化学镀镍。
综合上面的注解，范例中斜线后部分的含义就是：XCE系列外壳号为14的插头内装3根镀金插孔，插头的尾部有螺纹选配附件且航空插头的表面处理为化学镀镍

XCE系列在同接触件数的情况下，较XC系列产品体积小，重量轻。 卡口快速连接，操作方便快捷、连接可靠、抗振动、耐冲 击。五键定位，具有盲插和防误插功能。插头插座既可装 针也可装孔。高可靠的双曲面线簧插孔，使连接器插拔柔 和，接触可靠，接触电阻小。插头插座端接方式为焊接。

标记示例
1、XCE系列18型装10芯镀银插孔插头，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18T10KP(W)
2、XCE系列18型方法兰装10芯镀银插针插座，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18F10ZP(W)
3、整套连接器标记代号为：XCE18F10ZP(W)/P
4、标记代号为XCE18S10MP/P.P3其含意为：
XCE系列双头密封插座和两个插头配套的整套连接器。其中，插座为18型装有10芯镀银插针的双头密封插座，屏蔽、壳体镀锌彩虹色钝化，N键位。一只插头为18型装有10芯镀银插针，屏蔽、壳体镀锌彩虹色钝化。另一只插头为18型装有10芯镀银插孔，屏蔽、壳体镀锌彩虹色钝化，两只插头均为N键位。
