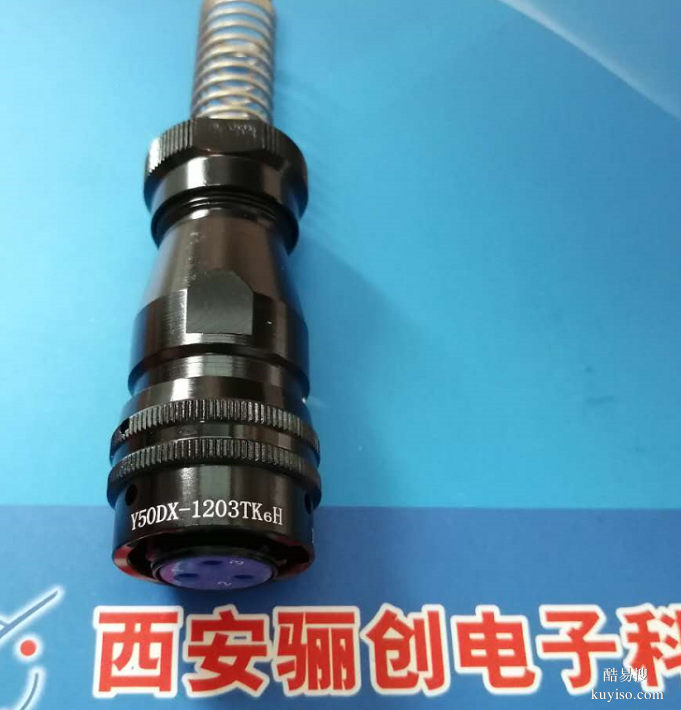

骊创销售Y50DX-1606TK接插件Y50DX系列

备注：

Y50DX:表示Y50型电源系列圆形电连接器。
12 :表示铝合金外壳号。
02 :表示接触件数量即芯数
TK2 :表示插头装插孔，尾部形式为电缆夹线板式，另外还有TK1，TK3,TK4,TK5,TK6可供选择.
ZJ10 :表示方形法兰式插座装插针，另外还有ZJ11，ZJ14可供选择.
注：以上产品一共有四种颜色可供选择，请在订货时注明。（黑色、军绿色、银白色、银白色亚光）

电气特性

接触件特性
接触对直径（mm） Ø2.0 Ø2.5 Ø 3 Ø3.5 Ø 4 Ø 5 Ø 6 Ø7 Ø10
工作电流（A） 20 25 40 50 60 75 90 100 200
接触电阻（mΩ） ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1

绝缘电阻：正常大气条件下 不小于3000MΩ
高温条件下 不小于3 MΩ
潮湿条件下 不小于100 MΩ

寿 命：插拔500次

执行标准：Q/321283LSB04-2006《Y50系列圆形电连接器》

订货说明

范例：XCA14F3M1/K1P1
注解：XCA表示此系列为XCA线簧式压接电连接器。
14表示此连接器外壳号是14号，安装插座的开孔尺寸也就是14mm左右，另外还有18号、22号、24号27号、30号、33号、36号，39，数值越大也就意味着插座的外壳安装尺寸越大。
F表示插座形式是方法兰式的插座，此处还可以是(T:插头、
S:双头密封插座、) 。
3表示接触件的数量，也就是通俗讲的航空插头的芯数或针数，具体的组合请参考以下资料中的（XCA系列接点排列图）。
Z1表示镀金的插针，此处还可以是（K1镀金的插孔）详细请参考以下资料中的（XCA系列型号代号及意义）。
P1表示尾部的结构形式和航空插头的表面处理颜色，此处还可以有很多代号，详细请参考以下资料中的（XCA系列型号代号及意义）。
综合上面的注解，范例中斜线前部分的含义就是：XCA系列外壳号为14的方法兰插座内装3根镀金插针，插座的尾部无螺纹且航空插头的表面处理为化学镀镍。
综合上面的注解，范例中斜线后部分的含义就是：XCE系列外壳号为14的插头内装3根镀金插孔，插头的尾部有螺纹选配附件且航空插头的表面处理为化学镀镍
